高强度螺栓的用途及应用

来源:日期:2020-10-09 发布人:admin

一,概述:

高强螺栓的形状、连接构造与普通螺栓基本相同,两者的主要区别是:普通螺栓连接依靠杆身承压和抗剪来传递剪力,在扭紧螺帽时螺栓产生的预拉力很小,其影响不予考虑;高强螺栓连接的工作原理是有意给螺栓施加很大的预拉力,使被连接件接触面之间产生挤压力,因而垂直于螺杆方向有很大摩擦力,依靠这种摩擦力来传递连接剪力。高强螺栓的预拉力是通过扭紧螺帽实现的,普通高强螺栓一般采用扭矩法、转角法。扭剪型高强螺栓则采用扭断螺栓尾部以控制预拉力。
高强螺栓连接的螺栓采用10.9S级或8.8S级合金结构钢并经过热处理制作而成,高强度螺栓孔应采用钻成孔。摩擦型连接的高强度螺栓的孔径比螺栓公称直径d1.5~2.0mm;承压型连接的高强度螺栓的孔径比螺栓公称直径d1.0~1.5mm。?1?
二,应用
高强螺栓主要应用在钢结构工程上。高强螺栓的一个非常重要的特点就是限单次使用,一般用于长久连接,严禁重复使用!
三计算
高强度螺栓施加预拉力和靠摩擦力传递外力。普通螺栓连接靠栓杆抗剪和孔壁承压来传递剪力,拧紧螺帽时产生预拉力很小,其影响可以忽略不计,而高强螺栓除了其材料强度很高之外,还给螺栓施加很大预拉力,使连接构件间产生挤压力,从而使垂直于螺杆方向有很大摩擦力,而且预拉力、抗滑移系数和钢材种类都直接影响高强螺栓的承载力。
根据受力特点分承压型和摩擦型.两者计算方法不同。高强螺栓小规格M12,常用M16~M30,超大规格的螺栓性能不稳定,设计中应慎重使用。

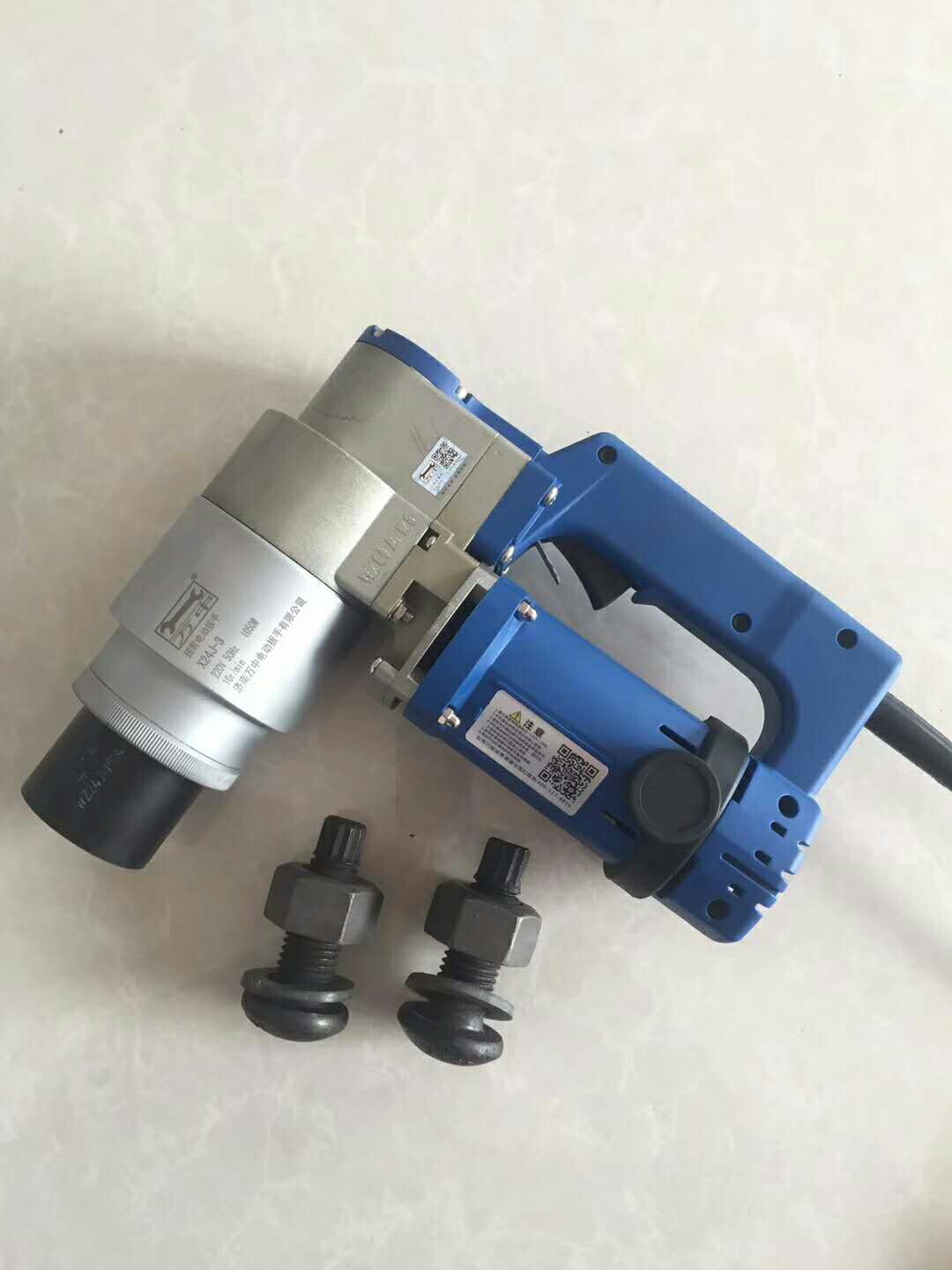

电动扭矩扳手
高强螺栓是指螺栓的等级硬底等性能比较强,也叫高强度螺栓。一般是指8.8级以上的.比如说10.9级螺栓,12.9级螺栓.都是硬度性能很强的.扛扭力性能很强的.
高强螺栓长度计算
高强螺栓连接必须严格控制螺栓的长度。扭剪型高强螺栓的长度为螺头下支承面螺尾切口处的长度;对高强大六角头螺栓应该再加一个垫圈的厚度,见图"(图中!* 为板层的厚度;! 为螺栓长度)。
高强螺栓长度一般计算式如下:
L=L''+△L
其中△L=M+NS+3P
式中L—高强螺栓的长度;
L''—连接板层总厚度;
△L—附加长度,即紧固长度加长值;
M—高强螺母公称厚度;
N—垫圈个数,扭剪型高强螺栓为1,高强大六角头螺栓为2
S—高强度垫圈公称厚度
P—螺纹的螺距。
高强螺栓的紧固长度加长值=螺栓长度-板层厚度。一般按连接板厚加表L的加
长值,并取5mm的整倍数。
